Zehnder participa en Casa Gregal, una vivienda Passivhaus de 224 m² situada en Begues (Barcelona), con un sistema de ventilación de doble flujo con recuperación de calor integrado desde las primeras fases del proyecto. La vivienda, diseñada por Arquitir Projectes Biopassius, combina los equipos Zehnder ComfoAir 225 ERV y ComfoPost CW8 con una envolvente de elevada estanqueidad y un sistema de construcción industrializada que permitió completar la estructura y la cubierta en solo seis días de montaje.
Zehnder integra la ventilación desde la fase de diseño
Rodeada de pinos y alcornocales en el Baix Llobregat, Casa Gregal es una vivienda unifamiliar proyectada por Arquitir Projectes Biopassius, estudio dirigido por la arquitecta Eva Jordan.
Uno de los aspectos diferenciales del proyecto es la coordinación entre arquitectura, envolvente e instalaciones desde las primeras fases de diseño. La vivienda se ha desarrollado mediante un sistema constructivo industrializado, con fabricación asistida por ordenador (CAM) y gestión integral en entorno BIM.
Esta planificación permitió completar la estructura y la cubierta en seis días de montaje, trasladando a la obra la precisión desarrollada previamente durante las fases de diseño y fabricación.
Dentro de este proceso, el sistema de ventilación de Zehnder se planificó desde el inicio para integrarse en el proyecto sin interferir en los tiempos de ejecución ni en las exigencias de precisión propias de la construcción industrializada.
ComfoAir 225 ERV y ComfoPost CW8 para renovar el aire interior
La renovación del aire de Casa Gregal se realiza mediante un sistema de ventilación mecánica de doble flujo con recuperación de calor de Zehnder, formado por los equipos ComfoAir 225 ERV y ComfoPost CW8.
Su funcionamiento permite extraer de manera controlada el aire viciado de la vivienda y recuperar parte de la energía que contiene antes de expulsarlo al exterior. Esta energía se transfiere al aire nuevo introducido en el edificio, reduciendo las pérdidas térmicas asociadas a la ventilación.
El sistema permite así mantener una renovación continua y controlada del aire interior, al tiempo que contribuye a mantener bajo control parámetros relacionados con la humedad y la concentración de CO₂.
Esta función resulta especialmente importante en edificios de elevada estanqueidad, donde las infiltraciones de aire no controladas a través de la envolvente se reducen considerablemente.
La estanqueidad refuerza el papel de la ventilación con recuperación de calor
El Blower Door Test realizado en Casa Gregal ha registrado un resultado de n50 = 0,7 renovaciones por hora, que refleja el elevado grado de estanqueidad alcanzado por la envolvente.
En este tipo de viviendas, reducir las infiltraciones permite limitar las pérdidas energéticas, pero hace imprescindible disponer de una estrategia adecuada para garantizar la calidad del aire interior.
La solución de Zehnder permite realizar esta renovación de manera controlada y aprovechar al mismo tiempo la energía contenida en el aire de extracción.
La combinación de estanqueidad y ventilación con recuperación de calor se convierte así en uno de los elementos fundamentales para reducir la demanda energética y mantener unas condiciones adecuadas de confort y calidad ambiental interior.
Construcción industrializada y ventilación planificadas conjuntamente
La integración de las instalaciones adquiere especial relevancia cuando se trabaja con procesos constructivos industrializados.
A diferencia de una ejecución convencional, gran parte de las decisiones relativas a pasos de instalaciones, encuentros y dimensiones deben quedar definidas antes de que los componentes lleguen a obra.
Los sistemas de ventilación de Zehnder están planteados para poder incorporarse a este tipo de procesos mediante una planificación técnica previa. En Casa Gregal, esta coordinación permitió integrar la instalación dentro del modelo constructivo y mantener la precisión prevista para el conjunto de la envolvente.
El proyecto muestra así la importancia de incorporar la ventilación desde la fase de diseño, especialmente en viviendas Passivhaus y edificios industrializados donde la estanqueidad y la coordinación entre sistemas condicionan el resultado final.
Una envolvente diseñada para reducir la demanda energética

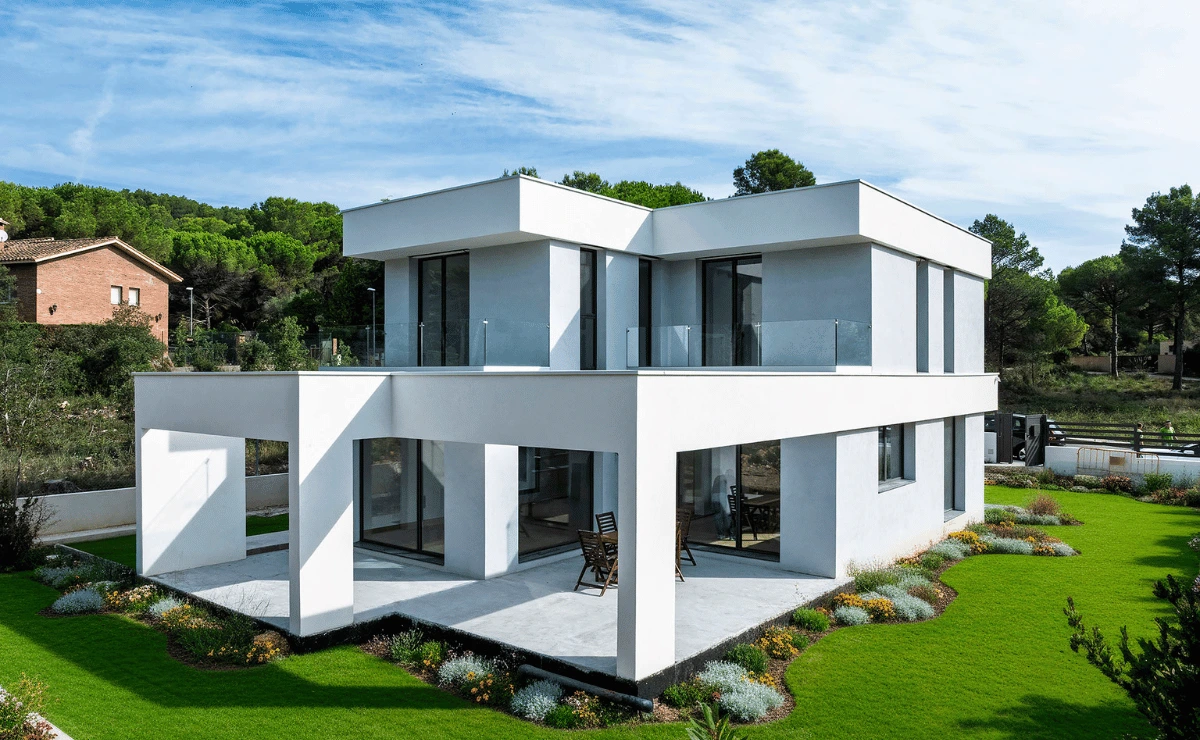

Casa Gregal se distribuye en planta baja y primera y presenta un volumen compacto orientado al sur para aprovechar las condiciones climáticas de la parcela.
La vivienda cuenta con una estructura de madera de entramado ligero sobre un forjado sanitario ventilado. La envolvente incorpora un sistema SATE con fibras minerales naturales y mortero mineral transpirable.
Las carpinterías de aluminio disponen de triple acristalamiento bajo emisivo, cámara de argón y control solar selectivo en función de la orientación.
Los porches situados al sur se han dimensionado de acuerdo con la trayectoria solar de la parcela. Su configuración permite proteger los huecos frente a la radiación directa durante el verano y favorecer las ganancias solares cuando el sol se encuentra más bajo durante los meses de invierno.
La orientación y el diseño de los huecos permiten además aprovechar la ventilación natural cuando las condiciones exteriores son adecuadas, complementando el funcionamiento del sistema mecánico.
Calidad del aire y selección de materiales
La estrategia de confort interior no se limita al comportamiento térmico del edificio.
Los acabados incluyen pavimentos de madera certificada, pinturas minerales y revestimientos transpirables, seleccionados libres de compuestos orgánicos volátiles.
La elección de estos materiales se combina con la renovación continua proporcionada por el sistema de ventilación de Zehnder para abordar de manera conjunta la eficiencia energética y la calidad ambiental interior.
En viviendas con altos niveles de estanqueidad, reducir las fuentes interiores de contaminantes y disponer de una ventilación correctamente dimensionada resulta especialmente relevante para mantener unas condiciones interiores adecuadas durante todo el año.
Una vivienda preparada para incorporar energía fotovoltaica
La cubierta plana ventilada de Casa Gregal se ha preparado para incorporar paneles solares fotovoltaicos, permitiendo ampliar en el futuro las estrategias destinadas a reducir el consumo energético procedente de la red.
El proyecto contempla asimismo la recogida de aguas pluviales, incorporando la gestión del agua a las medidas ambientales previstas para la vivienda.
Casa Gregal muestra de este modo cómo la ventilación con recuperación de calor de Zehnder puede integrarse dentro de un proceso de construcción industrializada cuando la instalación se planifica desde las primeras fases del proyecto.
La coordinación mediante BIM, la elevada estanqueidad de la envolvente, las estrategias pasivas y el sistema formado por ComfoAir 225 ERV y ComfoPost CW8 permiten abordar conjuntamente eficiencia energética, calidad del aire interior y confort en una vivienda diseñada bajo criterios Passivhaus.
Ficha del proyecto
Arquitectura: Arquitir Projectes Biopassius
Contratistas de hormigón: GTres S.L. y R3E S.L.
Contratista de madera y envolvente: House Habitat S.L.
Ventilación: Zehnder ComfoAir 225 ERV y ComfoPost CW8
Instalaciones: Grees Skills
Fotografía: Franc Jobar
