Sistemas de ventilación en viviendas ¿cuáles son las opciones?

(27 votos, media: 3,59 de 5)
Cargando...

sistemas-de-ventilacion-mecanica-controlada
07/04/2020

Antes de entrar en detalles puramente técnicos sobre los sistemas de ventilación en viviendas, es procedente aclarar algunos puntos previos que nos ayudarán posteriormente como, qué es ventilar y por qué debemos ventilar.

¿Qué es ventilar?

Todo el mundo puede tener una idea intuitiva de qué es ventilar, pero podemos definir este concepto de forma sencilla como la técnica por la cual cambiamos el aire interior viciado de la vivienda debido a factores como los contaminantes, la humedad, la temperatura, etc. por aire exterior en mejores condiciones.

Ese procedimiento se puede realizar de forma natural por la acción del viento o de forma mecánica utilizando ventiladores. En este artículo nos centraremos en la segunda opción, la ventilación mecánica tanto de simple flujo (extracción mecánica, admisión natural) como de doble flujo (extracción y admisión mecánicas controladas) al ser los sistemas de ventilación en viviendas más habituales.

¿Por qué debemos ventilar?

Las razones para ventilar son variadas pero podemos citar fundamentalmente tres:

  • Salud; Una vivienda mal ventilada posee un aire pobre, con déficit, de oxígeno y exceso de CO2 siendo el escenario propicio para la proliferación de hongos y bacterias que pueden provocar problemas graves de salud (tos, fatiga, dolor de cabeza, cansancio)
  • Confort: El objetivo de ventilar debe ser proveer de una calidad de aire interior que nos proporcione confort tanto térmico como acústico.
  • Eficiencia energética: Los sistemas de ventilación funcionan de forma controlada, en función de la demanda que recibe desde el sistema de control, bien por presencia de elementos nocivos (humedad, contaminantes, CO2) o bien por demanda del usuario (refrescamiento, extra calidad de aire a demanda).

A estas tres razones podríamos añadir una cuarta: porque es obligatorio hacerlo. Así es, aunque aún a día de hoy son infinidad los proyectos que se ejecutan sin una instalación de ventilación conforme a normativa vigente (CTE y RITE).

Ámbito normativo en sistemas de ventilación

En el ámbito residencial la normativa de referencia es el CTE cuya última actualización data del 28 de Diciembre de 2019 por lo que entrará en vigor su obligado cumplimiento el cercano 28 de Junio de 2020 tras los preceptivos seis meses de moratoria (RD 732/2019).

En dicho CTE, en su DOCUMENTO BÁSICO HE de Ahorro de Energía se modifican y endurecen los requerimientos y exigencias en la construcción de modo que podamos cumplir con los criterios constructivos de un nZEB (Edificio de consumo de energía casi nulo). Estos cambios atañen varias aristas de la construcción de una vivienda: envolvente térmica, puentes térmicos, utilización de energías renovables, demanda de energía, etc.

Por tanto, la exigencia de HERMETICIDAD de las viviendas cada vez será mayor para evitar pérdidas de energía al exterior y el efecto del clima exterior sobre la vivienda. Con eso podremos reducir notablemente la potencia a instalar en los sistemas de climatización, pero a cambio ganará mucha más importancia la VENTILACIÓN.

En las formaciones que realizo me gusta utilizar un simil para hacer ver la importancia de una buena ventilación. Imaginémonos la imagen de una persona con una bolsa de plástico en la cabeza, con espacio reducido donde respirar. Ahora, metemos dentro de la bolsa vapores de contaminantes presentes de forma cotidiana en una vivienda (lejía, productos de limpieza, ambientadores, humos, etc) y nos cerramos la bolsa fuertemente con cinta alrededor del cuello. Todos podemos imaginar la falta de confort y salud que sufriremos inmediatamente, ¿verdad?

Pues ahora traslademos esa metáfora a una vivienda, cada vez más hermética y bien aislada por los requerimientos normativos y búsqueda de una mejor calificación energética de la misma. Donde antes la humedad, los olores y contaminantes se expulsaban de forma natural por el efecto de las múltiples filtraciones de la vivienda, ahora permanecen dentro de ella. Por eso, es fundamental ventilar.

Opciones de Ventilación Mecánica Controlada (VMC)

A día de hoy, están permitidas dos opciones de sistemas de ventilación: una híbrida con admisión de aire de forma natural en la vivienda y extracción mecánica y una segunda mediante admisión y extracción controladas mecánicamente.

  1. La primera es la mínima para cumplir normativa, pero energéticamente es nefasta y respecto a calidad de aire interior también es discutible. Si bien extrae aire de la vivienda cuando el motor/ventilador percibe humedad o por demanda voluntaria, lo hace perdiendo la energía térmica que se hubiera aportado con el sistema de climatización con lo que estaremos produciendo calor o frío para tirarlo a la calle. La aportación de aire se realiza de forma natural por la carpintería de la vivienda debido a la depresión producida por el sistema de extracción, pero sin filtrar olores, polen, polvo y muchos otros contaminantes al no existir filtros de entrada.

extraccion-aire-grafico

El CTE te indica que ese sistema de extracción debe estar funcionando permanentemente y marca unos caudales de extracción para cada cuarto húmedo de la vivienda (aseos, baños, cocina, lavadero). Dichos valores son referencias de mínimos, pero es deseable subirlos ya que están lejos de los estándares de confort y salud que indica la normativa europea:

cte-caudalm-miimocaudales-ultimas-normativas

Para el caso de sistemas de ventilación de simple flujo, únicamente nos tendremos que fijar en los caudales indicados para locales húmedos ya que no actuamos de forma controlada sobre los locales secos.

2. La segunda opción, dentro de los sistemas de ventilación, implica realizar de forma mecánica controlada tanto la admisión de aire en los cuartos secos como la extracción en cuartos húmedos mediante un motor. Este motor recibe el nombre de recuperador de calor porque a diferencia de lo que sucedía con la primera alternativa (extractor) éste no tira la energía a la calle, sino que mediante un intercambiador de calor cede dicha energía al aire limpio que proviene de la calle. Además de ser mejor energéticamente, también lo es a efectos de salud puesto que el aire que entra desde la calle al interior de la vivienda se hace pasar por unos filtros antes de llegar a las estancias.

extraccion-admision-mecanica

En este caso, sí que tendremos que observar los valores de caudales recomendados tanto en admisión como en extracción indicados anteriormente para el sistema de simple flujo.

cte-caudal-minimo-extraccion

Elementos de un sistema de ventilación mecánica controlada de doble flujo

Vamos a intentar enumerar y explicar brevemente la función de los elementos básicos de un sistema de ventilación mecánica controlada de doble flujo volviendo a utilizar como base el esquema anterior:

extraccion-admision-mecanica

Así, en orden desde la calle hasta el interior de los cuartos de la vivienda nos encontramos con:

Terminal de extracción a la calle por cubierta

terminal-extraccion-cubierta

Terminal de admisión desde la calle por cubierta o fachada

terminal-admision-cubierta-fachada

Conductos de entrada y salida de aire

conductos-entrada-salida-aire

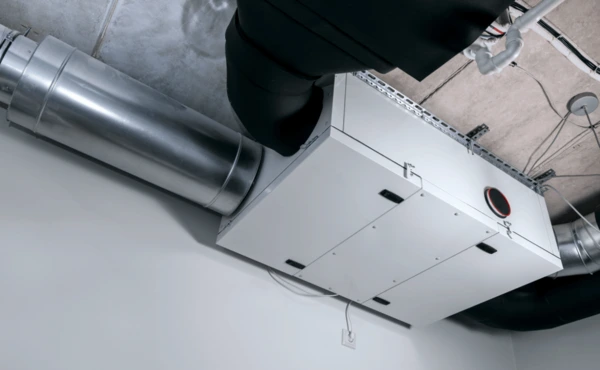

Recuperador de calor

En este elemento sí nos detendremos ya que es el fundamental para disponer de un buen sistema de VMC  (ventilación mecánica controlada). Sin entrar en demasiados detalles técnicos podemos decir que un recuperador de calor es un motor que introduce y extrae aire haciéndolo pasar por un intercambiador y unos filtros para garantizar que perdemos la menor cantidad posible de la energía térmica de la vivienda y  que lo hacemos con la mayor calidad de aire eliminando contaminantes.

Como todo motor, debe cumplir la Directiva Ecodesign 2009/125/EC (Directiva ErP). Por tanto, deben disponer de control para adaptar su régimen a diferentes velocidades. Los más avanzados utilizan motores electrónicos EC.

Estos recuperadores disponen de unos filtros que deberán quedar registrables en todo momento para su limpieza y mantenimiento.

Como decíamos al principio, las viviendas son cada vez más herméticas por lo que cada vez se escucha menos lo que ocurre en la calle, pero más los ruidos producidos en el interior de la vivienda.

Es por esto que la potencia sonora del recuperador es una variable esencial a la hora de comparar y seleccionar el recuperador de calor. Pensemos que un recuperador cuya potencia sea solamente 3 dB superior a otro, hará el doble de ruido (escala logarítmica del sonido). Si la diferencia es de 9 dB, será 8 veces mayor….

El otro parámetro que permite comparar un buen recuperador de calor frente a uno peor es el SFP. ¿Qué es el SFP o Specific Fun Power? Pues sencillamente es el consumo del motor para mover un caudal de 1 m3/h. se mide en W/(m3/h) y obviamente, a menor SFP, mayor eficiencia del motor y mejor calificación de la vivienda.

Deberemos seleccionar el recuperador de calor según el caudal necesario en nuestra vivienda que habremos calculado previamente de forma que equilibremos el caudal de admisión con el de extracción.

recuperador-de-calor

Es fundamental que al menos disponga de sensor de humedad en el mismo para modular en función de las variaciones que percibe al abrir un grifo, cocinar, etc. En ese caso, el mayor o menor régimen del motor lo marcará esa humedad que perciba el sensor proveniente de los locales húmedos. Si queremos un mayor control de lo que sucede dentro de la vivienda podemos incluir sensores de CO2 en los locales secos por lo que el motor actuará no solo ante presencia de humedad en locales húmedos sino también cuando perciba niveles de PPM superiores al umbral seleccionado.

Silenciadores

Fundamentales para atenuar el sonido que emite el recuperador

silenciadores

Colector de admisión/Extracción

En este elemento aislado conectaremos tanto los conductos hacia el recuperador de calor como los diferentes conductos hacia las bocas de las diferentes habitaciones. Es un elemento fundamental para romper el sonido y no transmitirlo de una habitación a otra al hacer la distribución en estrella frente a soluciones de conductos en árbol donde de un mismo tronco salen las diferentes ramas a las habitaciones.

colectror-admision-extraccion

En los conectores del colector a los tubos que van a cada habitación se colocan los reguladores de caudal que veremos en el siguiente punto.

Reguladores de caudal

Permiten equilibrar el sistema en función del caudal aportado o extraído a cada estancia y de la distancia desde el colector a la boca. Este sencillo elemento te permite equilibrar el sistema para siempre además de evitar el ruido que se produce en las bocas cuando regulas estrangulando en ellas el caudal de aire.

reguladores-caudal

Conductos de admisión/Extracción

Muy importante utilizar materiales no nocivos para la salud al ser el medio por el que discurre el aire que acabará en nuestros pulmones. Equivocadamente, se utiliza en muchos casos el PVC que se carga de electricidad estática atrayendo el polvo que acabará en nuestros bronquios.

conductos-admision-extraccion

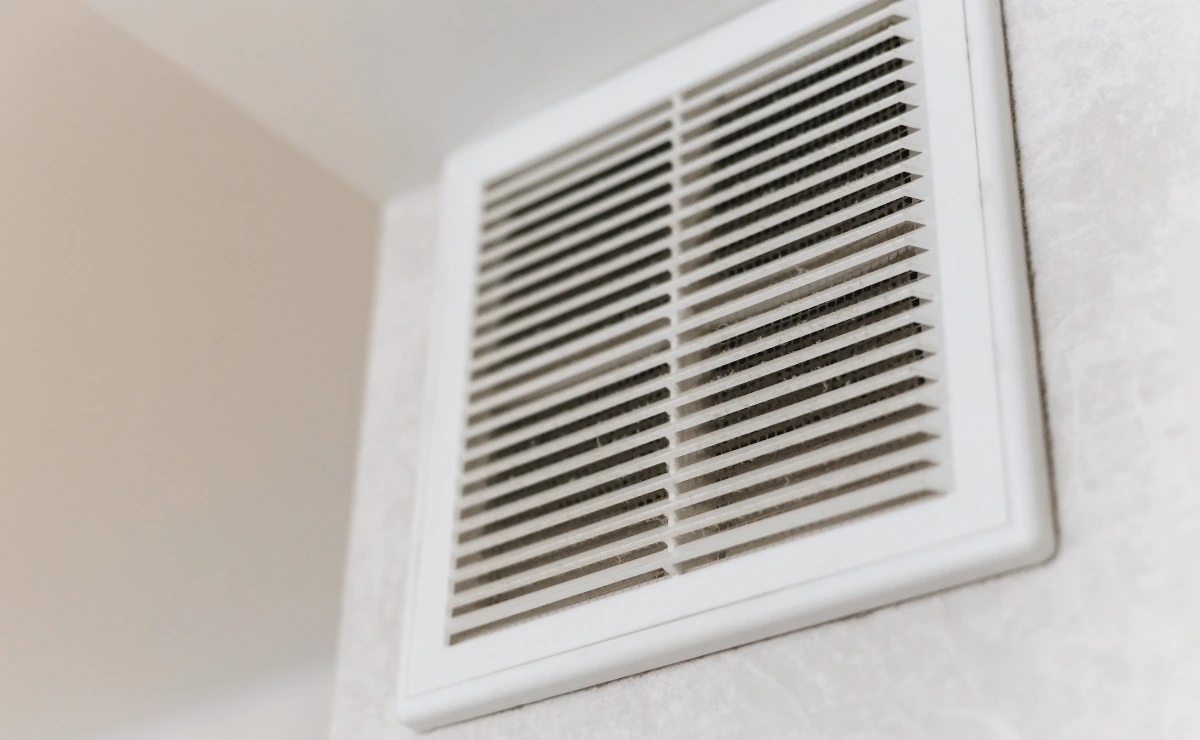

Bocas de impulsión/extracción

Elementos terminales en las estancias

bocas-impulsion

Control

Aunque hemos comentado anteriormente que el recuperador debe funcionar las 24h del día por normativa, no es lo mismo contar con un motor de 3 velocidades que disponer de un motor EC con mayores posibilidades de regulación y ajuste fino. Este control te permite aumentar a voluntad el caudal, utilizar programas de vacaciones/fiesta, realizar free cooling nocturno en la vivienda, etc.

25 comentarios en “Sistemas de ventilación en viviendas ¿cuáles son las opciones?”

  1. Avatar

    hola, muy interesante el articulo
    tengo instalado un sistema de ventilación de doble flujo con recuperador de calor en un chalet y la tengo todo el dia conectada.
    en invierno con apoyo de calefacción por suelo radiante no me preocupa que el aire de ventilación entre un grado o dos por debajo de la temperatura de la vivienda.
    pero en verano, como no instale aire acondicionada pensando que el refrescamiento nocturno que posibilita el sistema seria suficiente, me encuentro con que poco a poco, con el paso de los días, va subiendo la temperatura de la vivienda,
    es nueva y con la gran inercia térmica que tiene por las noches el refrescamiento nocturno apenas logra bajar la temperatura un grado.
    estoy pensando en apagarla por el día unas horas, y de noche intentar refrescar.
    mi pregunta es:
    existe la posibilidad de instalar algún sistema de pre-enfriamiento del aire exterior en el conducto de admisión, de forma similar a como se instala el precalentamiento?

  2. Avatar

    Buenas noches Luis, primero enhorabuena por el artículo, segundo, los conductos de aporte, en instalaciones de doble flujo (o simple flujo)¿que normativa deben cumplir?

    1. Luis

      Buenos días Juan Jesús, gracias.
      La normativa de aplicación es el Código Técnico de la Edificación (CTE), concretamente en la parte de CTE DB HS3 sobre Calidad de aire interior. Además, si dichos conductos atraviesan sectores de incendios deberá cumplir con lo indicado en el CTE DB SI3
      En cualquier caso, es muy recomendable NO usar materiales como el PVC (por desgracia es lo más habitual por su bajo coste) al menos en la aportación en sistemas de doble flujo

  3. Avatar

    Hola. Primero de todo felicidades por su articulo. Tengo una VMC de doble flujo con sensor CO2.
    Vivo en valladolid. Contento con ella, pero “se me hace cuesta arriba” mantenerla encendida todo el día. No por el gasto eléctrico, que no es grande, pero si por lo que conlleva respecto a la calefacción (gas). Me explico… aunque es un doble flujo, evidentemente el aire q entra de forma continua es frío. No tanto como el q está en la calle…pero digamos que en un Valladolid es “fresquito” considerando que fuera por las noches estas en invierno a una media de 0 a -5ºC
    Eso hace que la calefacción se encienda más de lo que debería.
    Mi pregunta es….no existe posibilidad en estas máquinas para q cuando el exterior esté por debajo de 0º pararse o quedarse en stand bye, y no intercambiar hasta q la temperatura suba de nuevo a valores positivos?
    Existe al igual que un medidor de CO2 acoplado a la máquina la posibilidad de poner a este tipo de máquinas un termómetro que por debajo de 0 la inverne?
    Mil gracias.

    1. Luis

      Buenas tardes Alfredo,
      Gracias, me alegro que te haya gustado y servido el artículo.
      Respecto a tu consulta, si tienes instalado un recuperador de calor con una eficiencia térmica alta, no debería causar un consumo muy elevado en la caldera ya que este término viene a indicar cuanta parte de la energía (Tª) interior de la casa es capaz de ceder al aire que entra del exterior.
      Te pongo un ejemplo: la norma EN 308 mide la eficacia térmica de un recuperador con la siguiente fórmula:
      Eficacia = (Tªsup – Tªoda) / (Tªeta – Tªoda)
      Donde Tªsup es la que queremos averiguar, Tªoda es la temperatura exterior y Tªeta es la temperatura de extracción dentro de la vivienda.
      Para un recuperador con una eficacia del 85%, con una Tªeta en el interior de la casa de 25ºC y una Tªoda exterior de 5ºC y tomando una Tª de referencia del aire a 20ºC, obtendremos una Tªsup de 22ºC lo cual no debería ser un problema.
      En zonas muy frías como la tuya donde es frecuente bajar de 0ºC, se suele recomendar montar un modulo de precalentador eléctrico para el invierno.
      Saludos

  4. Avatar

    Buenas tardes,
    En un sistema de ventilación de doble flujo con recuperador de calor, ¿Como se resuelve el tema de ventilaciones en cocinas de gas?

    1. Luis

      Buenas Martí,
      Son instalaciones distintas, una cosa es la ventilación doble flujo con extracción en baños y cocinas e impulsión por cuartos y salones y por otra parte la instalación de gas y su evacuación, no se pueden mezclar.
      Saludos

    1. Elena Sarachu

      Buenos días Jose A.
      muchas gracias por su solicitud. Nos pondremos en contacto con usted para que nos facilite un teléfono de contacto. Saludos.

  5. Avatar

    Hola buenos dias,
    Y si en la vivienda hay un salon-cocina? Como se controla el aire viciado y el aire renovado en el mismo habitaculo?
    Gracias,

    1. Luis

      Buenos días Mikel,
      Cuando tenemos un salón-cocina-comedor (caso muy habitual en las nuevas construcciones) es aún más importante dimensionar los caudales correctamente. Desde Jaga siempre recomendamos ir a caudales más altos que los indicados en el CTE que son bastante bajos para tener una buena calidad de aire interior.
      Si la opción elegida es una ventilación de simple flujo, solo con extracción, solemos recomendar montar 2 bocas de 50 m3/h para extraer 100 m3/h de la cocina cuando el CTE solo obliga a 28,8 m3/h como máximo (la cuarta parte).
      Si la configuración elegida es ventilación de doble flujo será más fácil asegurar una mejor calidad de aire ya que a la extracción comentada por cocina le añadimos una impulsión de aire limpio por la zona del salón que sumada a la extracción hacen que el aire se desplace más fácilmente en dirección salón-cocina saliendo por las bocas de extracción de esta.

  6. Avatar

    Buenas tardes Luís,
    en primer lugar, felicidades por el artículo, realmente me aclaró bastante diferentes dudas que tenía.
    No obstante, hay una duda que aun no me queda clara, te la comento para ver si me puedes ayudar:

    – En el caso de una ventilación híbrida, en la que solo se debería tener en cuenta el caudal de los locales húmedos, a la hora de hacer un análisis de cargas térmicas para el dimensionado de los equipos, para el cálculo de las pérdidas energéticas debidas a la ventilación, ¿solo deberíamos tener en cuenta el este caudal de los locales húmedos? ¿O el caudal total contando dormitorios y demás?

    En el mismo sentido, con una ventilación híbrida en los locales húmedos: si no he entendido mal, comentabas que los equipos deberían estar funcionando todo el día. ¿Entendí bien?

    ¡gracias!

    1. Luis

      Buenas noches David,
      Que utilices un sistema de ventilación de simple flujo donde solo es mecánica la extracción no implica que no haya una aportación de aire con esos mismos caudales. Lo que ocurre es que no se hace de forma mecánica, controlada y filtrada como en los recuperadores de calor sino que entra por la carpintería mediante pasos que se habilitan para ello y por los que pasa el aire sin tratar.
      Piensa que el extractor hará la función del émbolo de una jeringuilla absorbiendo el aire y por alguna parte (esa carpintería o las filtraciones de la casa) tiene que entrar ese mismo caudal extraído.
      Sobre la segunda cuestión, es correcto. El equipo debe funcionar las 24h del día y durante 365 días al año. Por eso se hace más necesario elegir un buen equipo con un motor con buena y amplia modulación, que se pueda ajustar en caudal según calidad de aire interior (CO2 y/o humedad) y que obviamente compensa el mayor coste de compra con un ahorro por su eficiencia

      1. Avatar

        Buenos días Luís,
        ¡gracias por tu respuesta!

        Disculpa que vuelva a insistir, pero hay un aspecto que no me quedó 100% claro. Entiendo lo que comentas del primer caso de la función del extractor como una jeringuilla que ventilará todas las estancias. No obstante, como esa ventilación se produce solo por los extractores de cocina y baño – suponiendo un piso de 3 dormitorios con 1 cocina y 1 baño, entiendo que los extractores estarían dimensionados para extraer un caudal mínimo de 118,8 m3/h en total – estaríamos menos de lo que toca, porque a estos 118,8 m3/h habría que añadirle los que pertenecen a comedores, dormitorios y demás. ¿Entendí bien?

        Por otro lado, por lo que dices de que deberían estar funcionando 24 h al día, el típico extractor de baño que solo arranca cuando enciendes la luz ya no se podría instalar, ¿no?

        ¡Gracias otra vez!

        1. LUIS

          Buenas tardes de nuevo David,
          Los extractores únicamente sacan el aire, no mueven el aire que entra en las habitaciones que comentas (dormitorios y salón). Ese aire entra «solo» de forma natural por la carpintería de la vivienda y por las filtraciones de la misma. Pero sin filtrado ni regulación. Por eso decía que no es una solución eficiente. Si te salen 118 m3/h de extracción (el CTE infracalcula de forma preocupante para obtener un estándar de calidad de aire, puedes comprobar como en el resto de Europa van a caudales el doble de grandes) tendrás que elegir un extractor que mueva al menos ese caudal.

  7. Avatar

    Un artículo muy interesante! Enhorabuena!

    Me surgen dos dudas para el nuevo CTE, no sé si tienes una respuesta o cuál es tu opinión…
    – Edificios plurifamiliares. Será posible con un sistema extractor centralizado hacer la extracción (y consecuente renovación híbrida) para todas las viviendas? o prácticamente todas las vivienda en edificios llevarán su propio equipo individual?

    – Renovación por ventilación 100% natural. Será posible conseguir esta renovación de aire con algún tipo de equipo especial o arquitectura?

    Esto viene por la gran demanda energética que implica la ventilación mecánica, sobretodo para las zonas cálidas en verano e inviernos leves. No sé si tienes alguna opinión sobre esto.

    Muchísimas gracias!

    1. Luis

      Buenas tardes Christian,
      Respecto a la primera cuestión, es posible y legal hacerlo pero no recomendable. La ventaja de instalar un extractor en cada vivienda con su sensor de humedad es que reacciona rápidamente y en la medida precisa de las necesidades de la misma. En un sistema centralizado perdemos esa opción y la eficiencia y confort sería menor.
      Respecto a la segunda cuestión, no es posible cumplir CTE con ventilación natural. Tiene que ser mecánica al menos en extracción permitiéndose la admisión natural (ineficiente) o mecánica igualmente.

  8. Avatar
    Carmen García

    Pues no sé la importancia del artículo, lo cierto es que compré un piso en septiembre con una terraza y en ella hay instalada una torreta con un ventilador. Al mes de vivir en mi casa pusieron en funcionamiento el ventilador. Horror. Un ruido insoportable. Ha venido un técnico del Ayuntamiento a medir los decibelios y efectivamente ha concluido que es intolerable. Se ha paralizado el funcionamiento. Por no decir, que cada vez que estaba en marcha y mi vecino cocinaba, todos los olores entraban en mi cocina.
    Eficiencia energética?? ? ??

    1. Avatar

      Buenos días Carmen, lamento leer lo que comentas. Me faltan datos para poder saber qué tipo de ventilación te instalaron por los datos que indicas. En cualquier modo, todo pasa por realizar un bueno diseño de la instalación y una buena ejecución. Y parece evidente que en este caso no ha sido así. Es más habitual de lo debido por desgracia sobre todo en promociones de viviendas donde el promotor elige la solución más barata para cumplir normativa lo cual no suele implicar que sea la mejor ni siquiera que sea soportable por ruidos, falta de caudal de aire, etc

    1. Avatar

      Hola, tengo un piso en Madrid que tiene dormitorios sin ventana y había pensado poner un sistema de ventilación controlada de doble flujo.
      Trabajáis en Madrid???
