Soluciones de fachada en función de la zona geográfica

soluciones de fachada anfapa
18/02/2021

Existen varias soluciones de fachada posibles y conforme al Documento Básico de Salubridad del CTE DB.HS1 podemos determinar cuál es la más adecuada en función de determinados parámetros. La Asociación de Fabricantes de Morteros y SATE, ANFAPA, propone ejemplos de soluciones de fachada en función de la zona geográfica.

Soluciones de fachada

Elijamos tres zonas geográficas del territorio de España y determinemos su grado de impermeabilidad. El grado de impermeabilidad resulta un valor entre 1 (baja impermeabilidad) y 5 (alta impermeabilidad), de modo que la solución constructiva a disponer deberá igualar o superar el valor hallado.

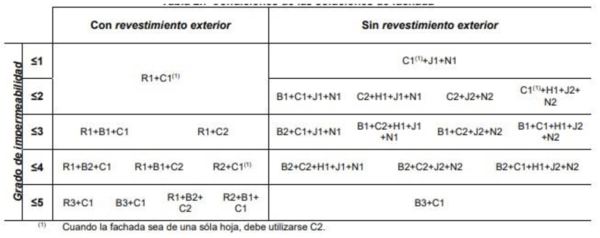

Veamos qué soluciones de cerramiento son posibles para estas tres provincias españolas, según todos los parámetros considerados:

La solución debe igualar o superar el valor del grado de impermeabilidad que se ha obtenido. Vamos a tomar el valor igual como simplificación.

Ahora veamos algunas soluciones en detalle para cada una de ellas.

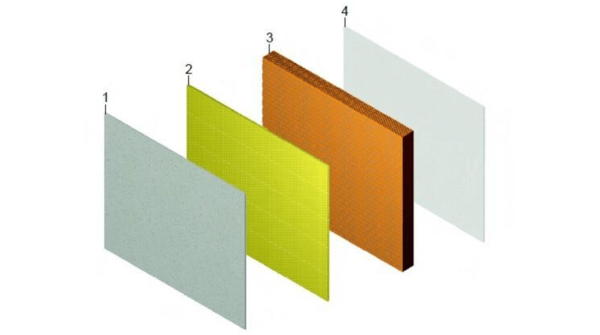

Soluciones de fachada en Bilbao R1+B2+C2

Revestimiento exterior de resistencia media a la filtración

1) Enfoscado de mortero OC CS III W1 o OC CS IV W1 de 1,5 cm de espesor + Malla de refuerzo embebida (fibra de vidrio, poliéster, metálica inoxidable, etc.).

Barrera de resistencia alta a la filtración

2) Aislante térmico no hidrófilo de resistencia mecánica suficiente (UNE-EN 13499, UNE-EN 13500) y espesor en función de la resistencia térmica requerida (CTE DB HE1), adherido o fijado mecánicamente a la hoja principal + Barrera de vapor (si se requiere por cálculo de condensaciones).

Hoja principal de espesor alto

3) Fábrica de ladrillo cerámico de 1 pie con juntas de mortero M 5 ó M 7,5.

4) Enlucido interior: Mortero (CS II W0 o superior) o yeso, de 1,5 cm de espesor.

Soluciones de fachada en Almería R1+C1

Revestimiento exterior de resistencia media a la filtración:

1) Revestimiento discontinuo rígido: Plaquetas, baldosas cerámicas… inferiores a 30 cm de lado adheridas al soporte.

2) Capa adhesiva estable ante humedad, ciclos hielo-deshielo y envejecimiento con calor: Adhesivo cementoso mejorado C2.

3) Enfoscado de mortero CS III W1 ó CS IV W1 de 1,5 cm de espesor.

Hoja principal de espesor medio:

4) Fábrica de ladrillo cerámico de 1/2 pie con juntas de mortero M 5 ó M 7,5.

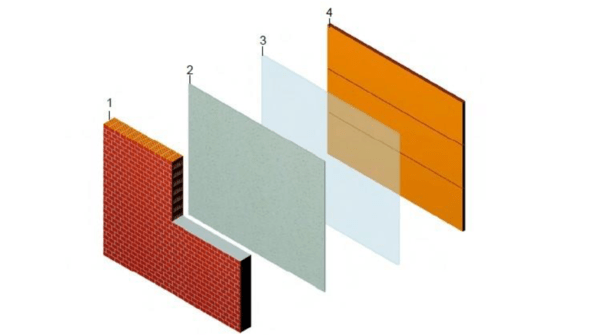

Soluciones de fachada en Madrid B1+C2+J2+N2

Hoja principal de espesor alto:

1) Fábrica de ladrillo perforado o macizo de 1 pie + Juntas de fábrica de resistencia alta a la filtración: Mortero M 5 ó M 7,5 y absorción c ≤ 0,2 kg/m2⋅min0,5 (UNE-EN 1015-18) en tendeles llagueados o en pico de flauta.

Revestimiento intermedio de resistencia alta a la filtración:

2) Enfoscado de mortero CS III W2 ó CS IV W2 de espesor 1,5 cm o superior.

Barrera de resistencia media a la filtración:

3) Cámara de aire sin ventilar.

4) Hoja interior.

Más información:
