Los gimnasios se encuentran entre los edificios con mayores exigencias para las instalaciones térmicas, al combinar elevadas cargas de refrigeración con una demanda intensiva de agua caliente sanitaria. Bosch ha abordado este reto en un gimnasio de 1.800 m² de Barcelona mediante un sistema VRF Air Flux con recuperación de calor, capaz de climatizar los diferentes espacios y producir ACS simultáneamente aprovechando la energía extraída durante la refrigeración.
Bosch apuesta por un sistema VRF con recuperación de calor

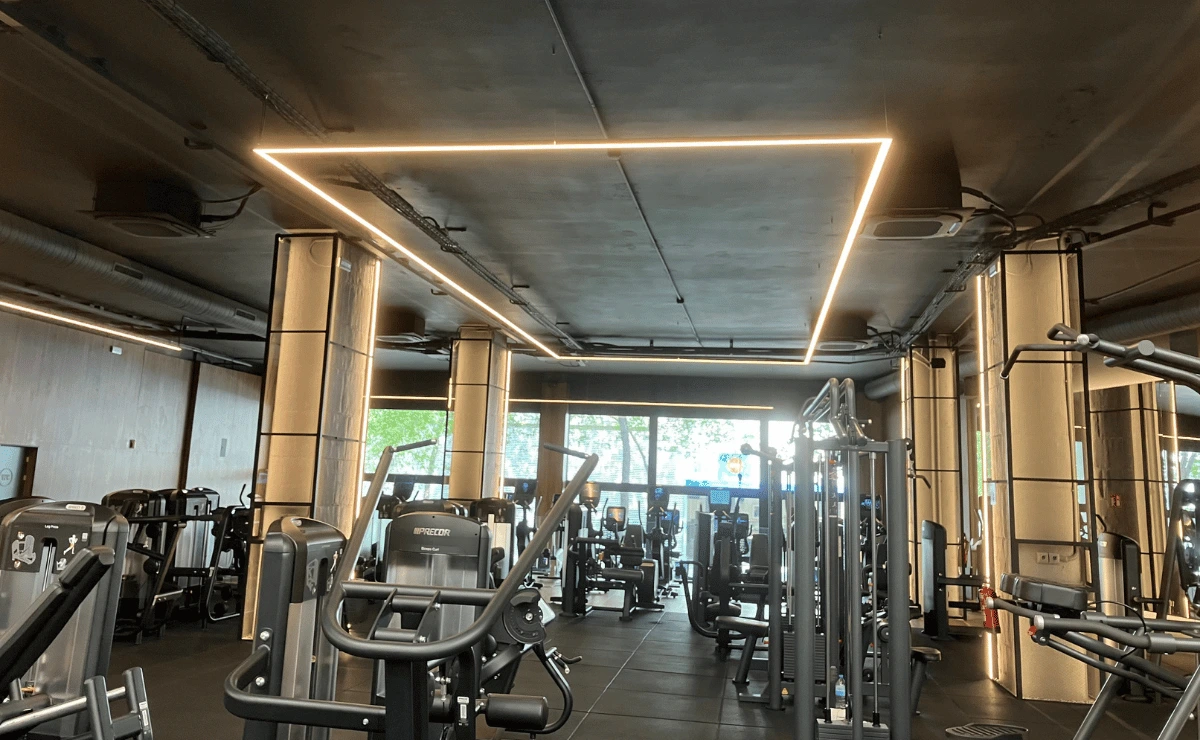

El proyecto se ha desarrollado en un gimnasio de Barcelona que dispone de salas de entrenamiento, zona SPA, cabinas de masaje y fitness bar, espacios con necesidades térmicas muy diferentes y una ocupación variable a lo largo de la jornada.
A la carga térmica generada por la actividad física de los usuarios se suma el elevado consumo de agua caliente de duchas, vestuarios y servicios wellness. Esta combinación requiere una instalación capaz de responder simultáneamente a ambas demandas y mantener unas condiciones estables de confort durante amplias franjas horarias.
Para ello, Bosch Home Comfort ha instalado tres sistemas frigoríficos Bosch Air Flux AF6300A de caudal variable de refrigerante (VRF), formados por seis unidades exteriores que trabajan en cascada.
Cada sistema alimenta tanto las unidades interiores destinadas a climatización como los módulos Hydrobox encargados de producir agua caliente sanitaria. En total, la instalación dispone de 19 unidades interiores y diez Hydrobox conectados al sistema centralizado de ACS.
El calor de la refrigeración se aprovecha para producir ACS
Una de las principales características de la instalación es la utilización de tecnología VRF de tres tubos con recuperación de calor.
En un sistema convencional, el calor extraído del interior de las salas durante la refrigeración se transfiere al exterior del edificio. En esta instalación, parte de esa energía puede recuperarse y utilizarse para producir agua caliente sanitaria.
Esta configuración resulta especialmente adecuada para un gimnasio porque las necesidades de refrigeración y ACS coinciden durante buena parte de su horario de funcionamiento.
Mientras las salas de entrenamiento requieren refrigeración por la elevada ocupación y la actividad física, las duchas, los vestuarios y la zona wellness mantienen una demanda continua de agua caliente.
La recuperación permite así reutilizar una energía disponible dentro del propio sistema, incrementando la eficiencia global de la instalación frente a configuraciones donde climatización y ACS funcionan de manera completamente independiente.
Hasta 6.000 litros diarios de agua caliente sanitaria
El sistema de ACS ha sido dimensionado para atender un aforo estimado de 285 usuarios diarios, con un consumo aproximado de 6.000 litros de agua caliente al día a 60 °C.
Para responder a esta demanda, los diez módulos Hydrobox trabajan coordinadamente y alimentan dos equipos de producción instantánea de ACS de 800 litros cada uno.
Estos equipos incorporan un serpentín sobredimensionado de acero inoxidable que permite producir agua caliente en función de la demanda, evitando almacenar grandes volúmenes de agua sanitaria.
Esta configuración contribuye también a reducir el riesgo de proliferación de legionela, un aspecto especialmente relevante en instalaciones deportivas con un uso intensivo de duchas y vestuarios.
Además, los Hydrobox pueden elevar la temperatura del agua hasta 75 °C cuando las condiciones de funcionamiento lo requieren. Esta capacidad permite realizar ciclos de desinfección térmica sin necesidad de recurrir a resistencias eléctricas adicionales.
Durante el funcionamiento habitual, el sistema puede trabajar a temperaturas inferiores para favorecer un mayor rendimiento energético manteniendo las condiciones higiénico-sanitarias necesarias.
Una solución adaptada a la elevada demanda de los gimnasios
La recuperación de calor alcanza especial interés en edificios donde existen demandas simultáneas de frío y calor.
En este gimnasio, la elevada ocupación y el calor generado durante la práctica deportiva provocan necesidades de refrigeración incluso mientras las duchas y servicios wellness requieren grandes cantidades de ACS.
La instalación permite aprovechar esta coincidencia de demandas para transferir parte de la energía térmica entre los diferentes servicios del edificio, reduciendo la energía necesaria para producir agua caliente.
De esta forma, una necesidad característica de este tipo de instalaciones —la refrigeración intensiva de determinadas zonas— puede contribuir al funcionamiento de otro servicio con una elevada demanda energética.
Regulación independiente según la demanda de cada espacio
Otro de los aspectos relevantes del proyecto es la capacidad de modulación proporcionada por la tecnología VRF.
El sistema de caudal variable de refrigerante permite suministrar a cada unidad interior únicamente la cantidad necesaria en función de la demanda térmica existente en cada momento.
Esta regulación resulta especialmente útil en un gimnasio, donde una sala de entrenamiento con elevada ocupación puede presentar necesidades muy diferentes a las de una cabina de masaje, una zona de recepción u otros espacios con menor carga térmica.
La modulación continua permite mantener unas condiciones de confort más estables y reducir el consumo asociado al funcionamiento de la instalación a carga parcial.
Air Flux AF6300A para mantener el rendimiento en diferentes condiciones
Las unidades exteriores Bosch Air Flux AF6300A incorporan compresores Scroll DC Inverter con inyección de vapor y están diseñadas para trabajar dentro de un amplio rango de funcionamiento.
La gestión inteligente del sistema permite adaptar automáticamente las temperaturas de evaporación y condensación en función de las condiciones interiores y exteriores.
De esta forma, la instalación puede ajustar su funcionamiento a la demanda real del edificio en cada momento, evitando trabajar permanentemente bajo unas condiciones fijas cuando las necesidades térmicas varían a lo largo de la jornada.
Control centralizado de climatización y agua caliente
La instalación se completa con el sistema de regulación centralizada Bosch Air Center ACC MT, encargado de supervisar las tres líneas VRF y gestionar de forma integrada el conjunto de la instalación.
Mediante una pantalla táctil de 10 pulgadas, los responsables de la instalación pueden controlar el funcionamiento de las unidades interiores y exteriores, establecer horarios y consultar diferentes parámetros del sistema.
La plataforma permite asimismo monitorizar consumos y establecer prioridades entre climatización y producción de ACS.
El sistema puede integrarse con plataformas de gestión técnica del edificio mediante el protocolo ModBUS TCP/IP, facilitando la incorporación de la climatización a una estrategia más amplia de supervisión energética.
El acceso remoto mediante VPN permite además realizar tareas de seguimiento y mantenimiento a distancia y facilita una intervención más rápida ante posibles incidencias.
Climatización y ACS sin combustibles fósiles
Frente a una instalación convencional formada por sistemas independientes de climatización y calderas para producir agua caliente sanitaria, la solución implementada por Bosch reúne ambos servicios en un sistema eléctrico integrado.
Esta configuración elimina la necesidad de utilizar combustibles fósiles para la producción de ACS y evita instalaciones asociadas como las redes de suministro de gas o los sistemas de evacuación de los productos de la combustión.
A ello se suma el aprovechamiento del calor recuperado durante la refrigeración, que permite reducir la cantidad de energía necesaria para atender la elevada demanda de agua caliente del gimnasio.
El proyecto muestra así las posibilidades de los sistemas VRF con recuperación de calor en edificios con demandas térmicas simultáneas. En instalaciones deportivas, hoteles u otros edificios donde coinciden necesidades importantes de refrigeración y ACS, integrar ambos servicios puede mejorar el aprovechamiento energético, simplificar las instalaciones y contribuir a reducir los costes de explotación.
