Antes de entrar en detalles puramente técnicos sobre los sistemas de ventilación en viviendas, es procedente aclarar algunos puntos previos que nos ayudarán posteriormente como, qué es ventilar y por qué debemos ventilar.
Todo el mundo puede tener una idea intuitiva de qué es ventilar, pero podemos definir este concepto de forma sencilla como la técnica por la cual cambiamos el aire interior viciado de la vivienda debido a factores como los contaminantes, la humedad, la temperatura, etc. por aire exterior en mejores condiciones.
Ese procedimiento se puede realizar de forma natural por la acción del viento o de forma mecánica utilizando ventiladores. En este artículo nos centraremos en la segunda opción, la ventilación mecánica controlada – VMC, tanto de simple flujo (extracción mecánica, admisión natural) como de doble flujo (extracción y admisión mecánicas controladas) al ser los sistemas de ventilación en viviendas más habituales.
Las razones para ventilar son variadas pero podemos citar fundamentalmente tres:
A estas tres razones podríamos añadir una cuarta: porque es obligatorio hacerlo. Así es, aunque aún a día de hoy son infinidad los proyectos que se ejecutan sin una instalación de ventilación conforme a normativa vigente (CTE y RITE).
En el ámbito residencial la normativa de referencia es el CTE cuya última actualización data del 28 de Diciembre de 2019 por lo que entrará en vigor su obligado cumplimiento el cercano 28 de Junio de 2020 tras los preceptivos seis meses de moratoria (RD 732/2019).
En dicho CTE, en su DOCUMENTO BÁSICO HE de Ahorro de Energía se modifican y endurecen los requerimientos y exigencias en la construcción de modo que podamos cumplir con los criterios constructivos de un nZEB (Edificio de consumo de energía casi nulo). Estos cambios atañen varias aristas de la construcción de una vivienda: envolvente térmica, puentes térmicos, utilización de energías renovables, demanda de energía, etc.
Por tanto, la exigencia de HERMETICIDAD de las viviendas cada vez será mayor para evitar pérdidas de energía al exterior y el efecto del clima exterior sobre la vivienda. Con eso podremos reducir notablemente la potencia a instalar en los sistemas de climatización, pero a cambio ganará mucha más importancia la VENTILACIÓN.
En las formaciones que realizo me gusta utilizar un simil para hacer ver la importancia de una buena ventilación. Imaginémonos la imagen de una persona con una bolsa de plástico en la cabeza, con espacio reducido donde respirar. Ahora, metemos dentro de la bolsa vapores de contaminantes presentes de forma cotidiana en una vivienda (lejía, productos de limpieza, ambientadores, humos, etc) y nos cerramos la bolsa fuertemente con cinta alrededor del cuello. Todos podemos imaginar la falta de confort y salud que sufriremos inmediatamente, ¿verdad?
Pues ahora traslademos esa metáfora a una vivienda, cada vez más hermética y bien aislada por los requerimientos normativos y búsqueda de una mejor calificación energética de la misma. Donde antes la humedad, los olores y contaminantes se expulsaban de forma natural por el efecto de las múltiples filtraciones de la vivienda, ahora permanecen dentro de ella. Por eso, es fundamental ventilar.
A día de hoy, están permitidas dos opciones de sistemas de ventilación: una híbrida con admisión de aire de forma natural en la vivienda y extracción mecánica y una segunda mediante admisión y extracción controladas mecánicamente.
El CTE te indica que ese sistema de extracción debe estar funcionando permanentemente y marca unos caudales de extracción para cada cuarto húmedo de la vivienda (aseos, baños, cocina, lavadero). Dichos valores son referencias de mínimos, pero es deseable subirlos ya que están lejos de los estándares de confort y salud que indica la normativa europea:
Para el caso de sistemas de ventilación de simple flujo, únicamente nos tendremos que fijar en los caudales indicados para locales húmedos ya que no actuamos de forma controlada sobre los locales secos.

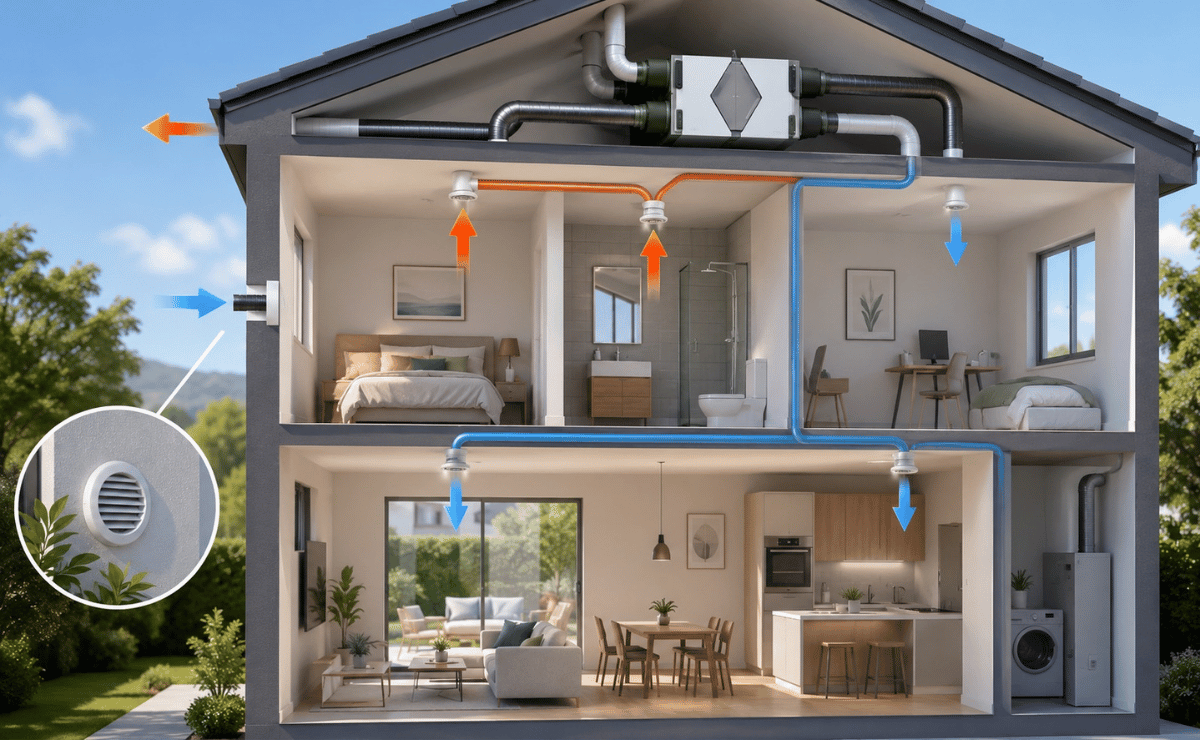

2. La segunda opción, dentro de los sistemas de ventilación, implica realizar de forma mecánica controlada tanto la admisión de aire en los cuartos secos como la extracción en cuartos húmedos mediante un motor. Este motor recibe el nombre de recuperador de calor porque a diferencia de lo que sucedía con la primera alternativa (extractor) éste no tira la energía a la calle, sino que mediante un intercambiador de calor cede dicha energía al aire limpio que proviene de la calle. Además de ser mejor energéticamente, también lo es a efectos de salud puesto que el aire que entra desde la calle al interior de la vivienda se hace pasar por unos filtros antes de llegar a las estancias.
En este caso, sí que tendremos que observar los valores de caudales recomendados tanto en admisión como en extracción indicados anteriormente para el sistema de simple flujo.
Vamos a intentar enumerar y explicar brevemente la función de los elementos básicos de un sistema de ventilación mecánica controlada de doble flujo volviendo a utilizar como base el esquema anterior:
Así, en orden desde la calle hasta el interior de los cuartos de la vivienda nos encontramos con:
En este elemento sí nos detendremos ya que es el fundamental para disponer de un buen sistema de VMC (ventilación mecánica controlada). Sin entrar en demasiados detalles técnicos podemos decir que un recuperador de calor es un motor que introduce y extrae aire haciéndolo pasar por un intercambiador y unos filtros para garantizar que perdemos la menor cantidad posible de la energía térmica de la vivienda y que lo hacemos con la mayor calidad de aire eliminando contaminantes.
Como todo motor, debe cumplir la Directiva Ecodesign 2009/125/EC (Directiva ErP). Por tanto, deben disponer de control para adaptar su régimen a diferentes velocidades. Los más avanzados utilizan motores electrónicos EC.
Estos recuperadores disponen de unos filtros que deberán quedar registrables en todo momento para su limpieza y mantenimiento.
Como decíamos al principio, las viviendas son cada vez más herméticas por lo que cada vez se escucha menos lo que ocurre en la calle, pero más los ruidos producidos en el interior de la vivienda.
Es por esto que la potencia sonora del recuperador es una variable esencial a la hora de comparar y seleccionar el recuperador de calor. Pensemos que un recuperador cuya potencia sea solamente 3 dB superior a otro, hará el doble de ruido (escala logarítmica del sonido). Si la diferencia es de 9 dB, será 8 veces mayor….
El otro parámetro que permite comparar un buen recuperador de calor frente a uno peor es el SFP. ¿Qué es el SFP o Specific Fun Power? Pues sencillamente es el consumo del motor para mover un caudal de 1 m3/h. se mide en W/(m3/h) y obviamente, a menor SFP, mayor eficiencia del motor y mejor calificación de la vivienda.
Deberemos seleccionar el recuperador de calor según el caudal necesario en nuestra vivienda que habremos calculado previamente de forma que equilibremos el caudal de admisión con el de extracción.
Es fundamental que al menos disponga de sensor de humedad en el mismo para modular en función de las variaciones que percibe al abrir un grifo, cocinar, etc. En ese caso, el mayor o menor régimen del motor lo marcará esa humedad que perciba el sensor proveniente de los locales húmedos. Si queremos un mayor control de lo que sucede dentro de la vivienda podemos incluir sensores de CO2 en los locales secos por lo que el motor actuará no solo ante presencia de humedad en locales húmedos sino también cuando perciba niveles de PPM superiores al umbral seleccionado.
Fundamentales para atenuar el sonido que emite el recuperador
En este elemento aislado conectaremos tanto los conductos hacia el recuperador de calor como los diferentes conductos hacia las bocas de las diferentes habitaciones. Es un elemento fundamental para romper el sonido y no transmitirlo de una habitación a otra al hacer la distribución en estrella frente a soluciones de conductos en árbol donde de un mismo tronco salen las diferentes ramas a las habitaciones.
En los conectores del colector a los tubos que van a cada habitación se colocan los reguladores de caudal que veremos en el siguiente punto.
Permiten equilibrar el sistema en función del caudal aportado o extraído a cada estancia y de la distancia desde el colector a la boca. Este sencillo elemento te permite equilibrar el sistema para siempre además de evitar el ruido que se produce en las bocas cuando regulas estrangulando en ellas el caudal de aire.
Muy importante utilizar materiales no nocivos para la salud al ser el medio por el que discurre el aire que acabará en nuestros pulmones. Equivocadamente, se utiliza en muchos casos el PVC que se carga de electricidad estática atrayendo el polvo que acabará en nuestros bronquios.
Elementos terminales en las estancias
Aunque hemos comentado anteriormente que el recuperador debe funcionar las 24h del día por normativa, no es lo mismo contar con un motor de 3 velocidades que disponer de un motor EC con mayores posibilidades de regulación y ajuste fino. Este control te permite aumentar a voluntad el caudal, utilizar programas de vacaciones/fiesta, realizar free cooling nocturno en la vivienda, etc.
BMI y SACOSA inauguran un espacio profesional de cubiertas y aislamiento con asesoramiento técnico y…
AFEC analiza la regulación y control en edificios terciarios como clave para mejorar eficiencia, confort…
GIA Group cierra 2025 con récord de ventas y prevé un 2026 de fuerte crecimiento…
ABB presenta SACE Emax 3, un nuevo interruptor automático diseñado para mejorar la resiliencia energética…
El Salón del Gas Renovable 2026 alcanza ya el 87% de su superficie expositiva contratada,…
Carrier mostrará sus soluciones de climatización para hospitales en el Foro de Tecnología Sanitaria en…
Ver comentarios
Los que la tenéis como tiene que ser encendida 24h los 365 días ¿ Que consumo año ( kwh) sale para una vmc con recuperador de calor ?
Todo esto lo veo muy bien, todo muy eficiente y saludable como la aerotermia, el inconveniente que le veo es el coste inicial y su mantenimiento y repararaciones
Hola, no estoy muy de acuerdo en que un sistema individual sea más eficiente. Si es cierto que tienes más autoridad respecto al control de tu vivienda (ej. humerdad), pero en cuanto a consumo eléctrico es mucho más eficiente un sólo equipo que ventile a varias viviendas. Por ej. para 10 viviendas, tener 10 equipos individualizados supone mayor consumo que tener un sólo equipo mayor que de cobertura a todas. Por otro lado el gasto de mantenimiento por cambio de filtros también será menor.
Hola! Gracias por el artículo. Mi casa es de nueva construcción y tenemos este sistema instalado. El problema es que aun estando en la velocidad mas baja (no deja quitarlo), cuando hace mas frio en la calle, en el salón noto una corriente de aire en un rincón lejos de la Rejilla moelesto y frío. ¿Es normal? No puedo estar sentada en esa zona, ya que es muy incómodo. ¿Cómo evitar esa corriente? Gracias!
Que opinión tenéis respecto a los sistemas de ventilación forzada tipo MURPROTEC para condensacion? Gracias
Hola buenas tardes desde alicante, he comprado una vivienda para vivir todo el año y en esta zona hay mucha humedad,tengo un problema de humedad por condensación y asu vez de hongos y no solo sale en baños sale también en dormitorios.
Que sistema me recomiendan?
Gracias.
Veo que se dice en la primera opcion ( híbrida ) de ventilación : " La aportación de aire se realiza de forma natural por la carpintería de la vivienda debido a la depresión producida por el sistema de extracción "
Mi pregunta es, en el caso de ventilación mecanica, la aportación tambien entraría por la carpintería ( además de las entradas dispuestas en la máquina de vmc tal efecto ) con lo cual entraría aire sin filtrar ni con la temoeratura correcta ¿ Es correcto ?
Hola, yo también tengo una vivienda con humedad en alicante y me gustaría saber si le han contestado y que le han recomendado puesto que busco una solución para mi problema. Gracias
Yo también vivo en Alicante y me pasa lo mismo. Averiguaste solución???
Gracias!!
Buenas tardes, muchas gracias por el articulo.
Le traigo una duda que no consigo encontrar. Comentas '...sistema de extracción debe estar funcionando permanentemente....' discúlpame pero por mas que busco en el CTE HS no consigo encontrar algo que se asemeje a esta frase que comentas en referencia a que el sistema tiene que estar funcionado 24 h. ¿Podrías por favor copiar el texto literal de CTE donde se menciona esto?.
Muchas gracias.
hola, muy interesante el articulo
tengo instalado un sistema de ventilación de doble flujo con recuperador de calor en un chalet y la tengo todo el dia conectada.
en invierno con apoyo de calefacción por suelo radiante no me preocupa que el aire de ventilación entre un grado o dos por debajo de la temperatura de la vivienda.
pero en verano, como no instale aire acondicionada pensando que el refrescamiento nocturno que posibilita el sistema seria suficiente, me encuentro con que poco a poco, con el paso de los días, va subiendo la temperatura de la vivienda,
es nueva y con la gran inercia térmica que tiene por las noches el refrescamiento nocturno apenas logra bajar la temperatura un grado.
estoy pensando en apagarla por el día unas horas, y de noche intentar refrescar.
mi pregunta es:
existe la posibilidad de instalar algún sistema de pre-enfriamiento del aire exterior en el conducto de admisión, de forma similar a como se instala el precalentamiento?
Buenas noches Luis, primero enhorabuena por el artículo, segundo, los conductos de aporte, en instalaciones de doble flujo (o simple flujo)¿que normativa deben cumplir?
Buenos días Juan Jesús, gracias.
La normativa de aplicación es el Código Técnico de la Edificación (CTE), concretamente en la parte de CTE DB HS3 sobre Calidad de aire interior. Además, si dichos conductos atraviesan sectores de incendios deberá cumplir con lo indicado en el CTE DB SI3
En cualquier caso, es muy recomendable NO usar materiales como el PVC (por desgracia es lo más habitual por su bajo coste) al menos en la aportación en sistemas de doble flujo
Hola. Primero de todo felicidades por su articulo. Tengo una VMC de doble flujo con sensor CO2.
Vivo en valladolid. Contento con ella, pero “se me hace cuesta arriba” mantenerla encendida todo el día. No por el gasto eléctrico, que no es grande, pero si por lo que conlleva respecto a la calefacción (gas). Me explico... aunque es un doble flujo, evidentemente el aire q entra de forma continua es frío. No tanto como el q está en la calle...pero digamos que en un Valladolid es “fresquito” considerando que fuera por las noches estas en invierno a una media de 0 a -5ºC
Eso hace que la calefacción se encienda más de lo que debería.
Mi pregunta es....no existe posibilidad en estas máquinas para q cuando el exterior esté por debajo de 0º pararse o quedarse en stand bye, y no intercambiar hasta q la temperatura suba de nuevo a valores positivos?
Existe al igual que un medidor de CO2 acoplado a la máquina la posibilidad de poner a este tipo de máquinas un termómetro que por debajo de 0 la inverne?
Mil gracias.
Buenas tardes Alfredo,
Gracias, me alegro que te haya gustado y servido el artículo.
Respecto a tu consulta, si tienes instalado un recuperador de calor con una eficiencia térmica alta, no debería causar un consumo muy elevado en la caldera ya que este término viene a indicar cuanta parte de la energía (Tª) interior de la casa es capaz de ceder al aire que entra del exterior.
Te pongo un ejemplo: la norma EN 308 mide la eficacia térmica de un recuperador con la siguiente fórmula:
Eficacia = (Tªsup - Tªoda) / (Tªeta - Tªoda)
Donde Tªsup es la que queremos averiguar, Tªoda es la temperatura exterior y Tªeta es la temperatura de extracción dentro de la vivienda.
Para un recuperador con una eficacia del 85%, con una Tªeta en el interior de la casa de 25ºC y una Tªoda exterior de 5ºC y tomando una Tª de referencia del aire a 20ºC, obtendremos una Tªsup de 22ºC lo cual no debería ser un problema.
En zonas muy frías como la tuya donde es frecuente bajar de 0ºC, se suele recomendar montar un modulo de precalentador eléctrico para el invierno.
Saludos
Buenas tardes,
En un sistema de ventilación de doble flujo con recuperador de calor, ¿Como se resuelve el tema de ventilaciones en cocinas de gas?
Buenas Martí,
Son instalaciones distintas, una cosa es la ventilación doble flujo con extracción en baños y cocinas e impulsión por cuartos y salones y por otra parte la instalación de gas y su evacuación, no se pueden mezclar.
Saludos
